產品名稱介紹

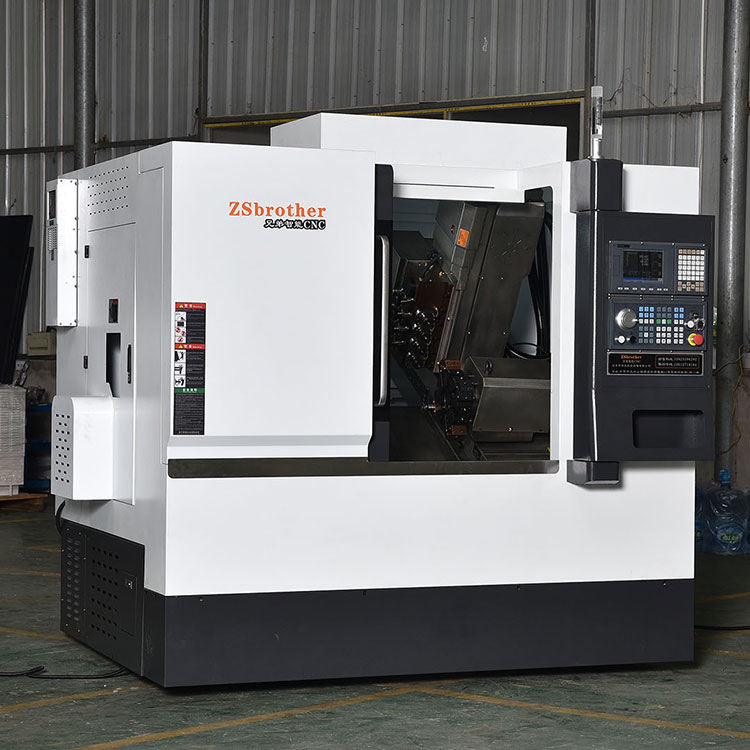

車銑復合機ZS6146Y數控車床廠家批發價格
- 在線訂購
商品類型：車銑復合機
發布時間：2020-10-05 10:23
產品摘要：八工位(側向四工位+端向四工位)靜音強力型動力頭，可在端面或側面進行鉆、 銑、攻、雕等復雜加工，即可運行五軸聯動的復雜加工程式，Y軸軌道采用線性導軌結構，電機與絲杠經直
咨詢熱線：13649862382
保修1年，終身免人工費
| 數控車銑復合機6146Y | |
| 床身最大回轉直徑 | Φ500mm |
| 最大加工盤件直徑 | Φ320mm |
| 最大加工工件長度 | 300mm |
| 最大棒材通孔直徑 | Φ45mm |
| 主軸電機功率 | 5.5/7.5Kw |
| 主軸最高轉速 | 4500rpm |
| X軸伺服電機功率 | 1.3Kw-2.0Kw |
| Z軸伺服電機功率 | 1.3Kw-2.0Kw |
| Y軸伺服電機功率 | 0.7Kw-1.3Kw |
| A軸伺服電機功率 | 1.5Kw-2.0Kw |
| B軸伺服電機功率 | 0.75/1.5/2.0Kw |
| 動力刀具規格 | ER16/25 |
| X軸最大行程 | 900mm |
| Y軸最大行程 | 220mm |
| Z軸最大行程 | 300mm |
| X/Z快速移動 | 30m/min |
| Y快速移動 | 16m/min |
| 主軸鼻端型式 | A2-5 |
| 主軸通孔直徑 | Φ56mm |
| 主軸最高轉速 | 6000rpm |
| 推薦使用伺服電機 | 3.7～5.5kw |
| 卡盤及回轉油缸規格 | 6寸 |
| 主軸中心到地面距離 | 950mm |
| 主軸中心到前門距離 | 400mm |
| X、Z軸重覆精度 | ±0.005mm |
| X、Z軸定位精度 | ±0.003mm |
| 床身結構形式 | 35度整體斜床 |
| X軸線軌規格 | 30mm |
| Z軸線軌規格 | 30mm |
| X軸絲桿直徑/螺距 | Φ32mm/10mm |
| Z軸絲桿直徑/螺距 | Φ32mm/10mm |
| 刀柄規格 | □16mm/20mm |
| 鏜刀桿規格 | Φ20mm |
| 長×寬×高(含板金） | 2200*1600*1800 |
| 光機重量 | 3000kg |

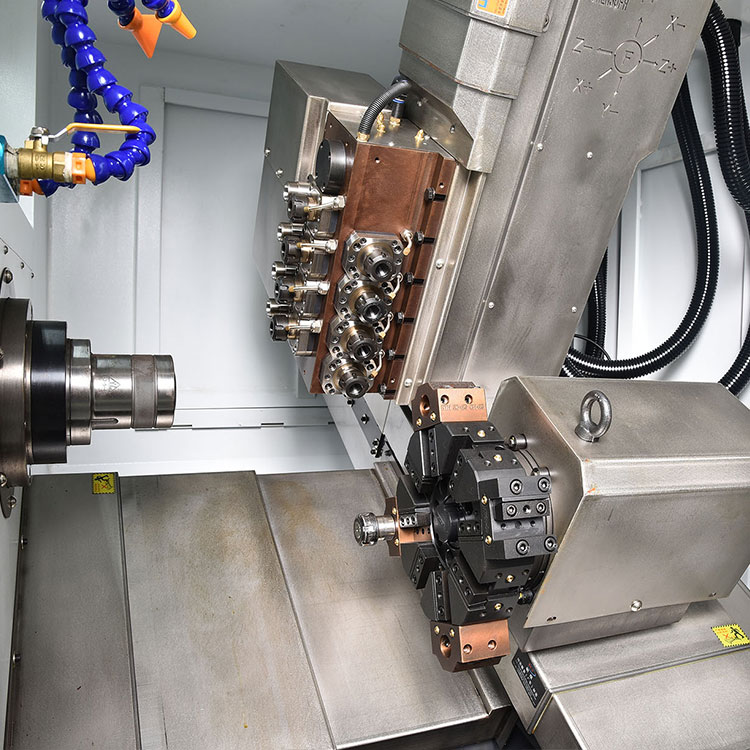

★八工位(側向四工位+端向四工位)靜音強力型動力頭，可在端面或側面進行鉆、 銑、攻、雕等復雜加工，即可運行五軸聯動的復雜加工程式，Y軸軌道采用線性導軌結構，電機與絲杠經直連組合，其精度高，換刀速度快。
★動力頭組件采用進口精密研磨齒輪耦合轉動，其內部齒輪采用全封閉式潤滑系統。
★動力頭采用伺服電機獨立1 : 1驅動，扭矩強，剛性好。
★動力頭采用ER- 20A型精密簡夾頭,夾持柄直徑最大可達13mm通用性強。
★主控制系統采用臺灣新貸1TB系列，最高可達六軸聯動加工。
★主軸采用雙閉環控制，分度精度可達6角秒，主軸末端增加液壓碟剎裝置，爭搶在動力頭加工時的穩定性。
★采用臺灣原裝液壓或伺服8工位刀塔，換刀速度快，壽命長，精度高。
